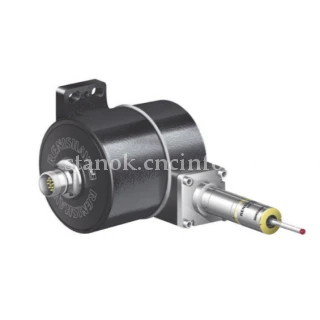

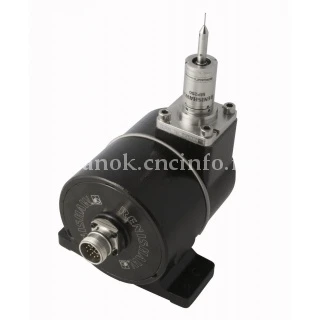

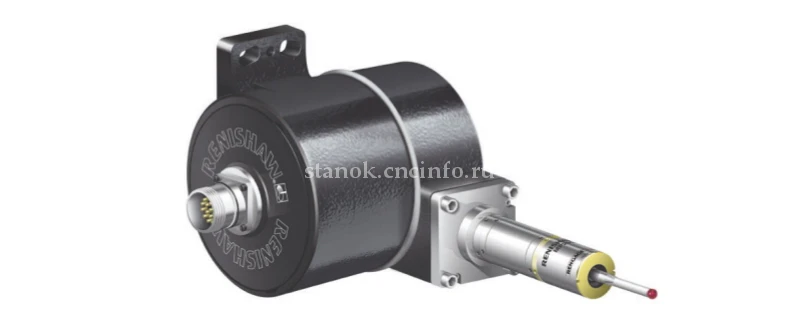

Прецизионная съёмная рука HPGA RENISHAW
![](/files/design/ico-does.png)

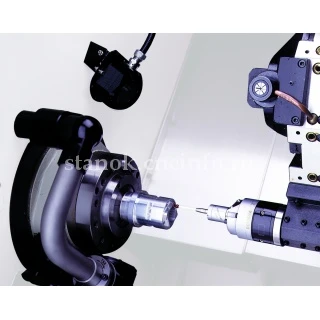

Прецизионная приводная рука для наладки инструмента на токарных и шлифовальных станках с ЧПУ.
При каждом повороте руки в положение готовности запатентованный поворотный механизм точного базирования обеспечивает позиционирование щупа с высокой повторяемостью.
Рука HPGA дает превосходную повторяемость по всем трем основным осям станка, особенно при использовании вместе с тензодатчиком MP250, в котором реализована высокоточная технология RengageTM. Благодаря новой инновационной конструкции уплотнения SwarfStopTM эта модель может работать в самых неблагоприятных условиях окружающей среды.
Основные характеристики и преимущества:
- Возможен также контроль размеров деталей.
- Более высокая повторяемость позиционирования и улучшенные характеристики измерений по нескольким координатным осям благодаря совместному использованию с датчиками LP2 и Rengage MP250 компании Renishaw.
- Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных методов.
- Надежная работа в самых неблагоприятных условиях эксплуатации станков.
- Взаимозаменяемость рук и кабелей.
- Повторяемость 3,00 мкм (2σ) по всем трем координатным осям станка.
Совместимые интерфейсы / устройства передачи сигналов – TSI 3, TSI 3-C, HSI.
![](/files/110/rectangle-6-copy-5.png)
Исполнение | Стандартное с выходом кабеля "в станок" | Стандартное с выходом кабеля сбоку | |
Основное назначение | Измерение размеров деталей и инструмента, а также обнаружение неисправного инструмента на токарных и шлифовальных станках с ЧПУ | ||
Способ передачи сигнала | Проводная передача сигналов | ||
Датчик | LP2 или MP250 | ||
Совместимые интерфейсы | TSI 3 / TSI 3-C и HSI | ||
Кабель (к интерфейсу) | Технические характеристики | Ø 5,9 мм, 8-жильный экранированный кабель, каждая жила : 32×0,1 мм | Ø 5,8 мм, две витые пары, экранированные, две отдельные жилы, каждая жила с изоляцией: 18×0,1 мм |
Длина | 1,5 м, 3 м, 5 м, 10 м | 2 м, 5 м, 10 м | |
Направление измерений | ±X, ±Y, +Z | ||
Стандартная повторяемость позиционирования | 3,00 мкм (2σ) | ||
Усилие срабатывания щупа | зависит от датчика | ||
Угол качания руки | 90° (стандартный случай) | ||
Класс защиты | IPX8 (EN/IEC 60529) | ||
Монтаж | Болты M8, 3 шт. | ||
Рабочая температура | от +5 до +55 °C |
