Прецизионная съёмная рука HPMA RENISHAW
![](/files/design/ico-does.png)

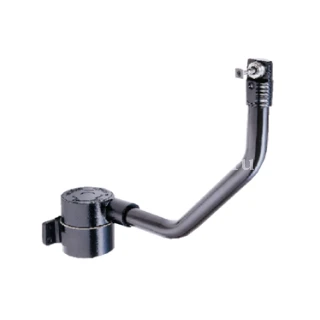

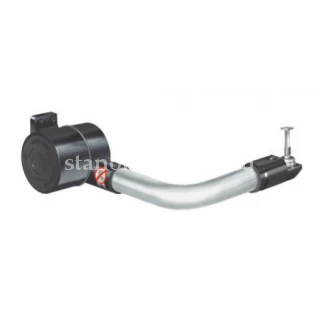

Рука HPMA представляет собой кронштейн с электроприводом для высокоточной автоматической наладки инструмента на токарных станках, в том числе многоцелевых.
Высокая скорость работы сервопривода этого манипулятора позволяет выполнять наладку инструмента и определение его поломки непосредственно в процессе обработки без вмешательства оператора. На выполнение команд управляющей программы на включение руки и ее фиксацию в рабочем положении уходит не более 2 секунд.
После завершения наладки инструмента подается команда на возврат руки с датчиком в безопасное положение за пределами зоны выполнения обработки. Запатентованное поворотное устройство обеспечивает фиксацию руки с высокой повторяемостью позиционирования. Никаких дополнительных устройств регулировки или фиксации при этом не требуется.
В дополнение к своим высоким характеристикам рука HPMA занимает очень мало места на станке благодаря компактной конструкции.
Основные характеристики и преимущества:
- Высокое быстродействие.
- Полностью автоматическая наладка инструмента и обнаружение его поломки.
- Постоянная сигнализация о состоянии системы с помощью двухцветного светодиодного индикатора.
- Наладка инструмента выполняется за время, которое может достигать значений на 90% меньше времени, затрачиваемого при использовании традиционных. методов
- Защита датчика в случае выхода за пределы перебега с помощью ломкого предохранителя щупа.
- Щупы имеют конфигурации, позволяющие работать с инструментом следующих размеров: 16, 20, 25, 32, 40 и 50 мм.
Датчик для наладки инструмента с механическим срабатыванием для токарных станков и обрабатывающих центров, который можно использовать для установки заготовки. Может устанавливаться в специальные держатели, изготавливаемые сторонними производителями. Снабжён резьбовым соединением M4 для присоединения любого контактного щупа Renishaw. Простое присоединение интерфейсного кабеля к клеммам датчика с помощью OEM-комплекта. Короткий корпус обеспечивает существенные преимущества при наладке инструмента и высокую эффективность, присущую обычным контактным датчикам Renishaw.
Совместимые интерфейсы / устройства передачи сигналов – TSI 3, TSI 3-C.
![](/files/110/rectangle-6-copy-5.png)
Исполнение | Стандартное с выходом кабеля "в станок" | Стандартное с выходом кабеля сбоку | |
Основное назначение | Измерение размеров инструмента и обнаружение его поломки на двух- и трехкоординатных токарных станках с ЧПУ | ||
Способ передачи сигнала | Проводная передача сигналов | ||
Датчик | RP3 | ||
Совместимые интерфейсы | TSI 3 или TSI 3-C | ||
Кабель (к интерфейсу) | Технические характеристики | Ø 6,0 мм, 5-жильный экранированный кабель, каждая жила: 42×0,1 мм | Ø 4,35 мм, 4-жильный экранированный кабель, каждая жила: 7×0,2 мм |
Длина | 2 м, 5 м, 10 м | 7 м | |
Направление измерений | ±X, ±Y | ||
Стандартная повторяемость позиционирования | 5,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 6 до 15 дюймов) 8,00 мкм (2σ) X/Z (руки для станков с патронами диаметром от 18 до 24 дюймов) |
||
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
1,50 Н, 153 гс 3,50 Н, 357 гс 12,00 Н, 1224 гс |
||
Угол качания руки | 90°/91° (если корпус датчика Renishaw не используется, то максимальный угол качания руки составляет 91°) | ||
Класс защиты | IPX8 (EN/IEC 60529) | ||
Монтаж | Болты M8, 3 шт. | ||
Рабочая температура | от +5 до +60 °C |
