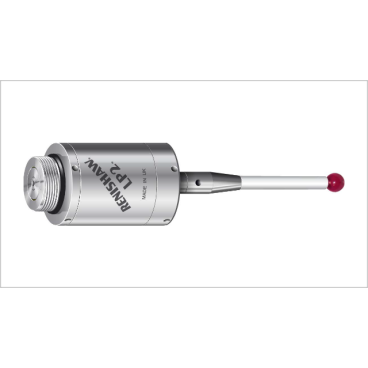

LP2 и LP2H контактная измерительная система RENISHAW
![](/files/design/ico-does.png)
Для токарных обрабатывающих центров / шлифовальных станков.
Проводная передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 100 мм.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России
Система LP2 предлагается в стандартном варианте исполнения, в то время как в системе LP2H жёсткость пружины больше, что позволяет использовать более длинные щупы и повысить устойчивость станка к вибрации. Варианты DD обоих датчиков выпускаются с уплотнением двойной диафрагмы для эксплуатации в жёстких условиях потока охлаждающей жидкости с частицами.
Все варианты пригодны для использования с модульными оптическими системами передачи сигнала OMP40M и OMP60M, системами передачи сигнала по радиоканалу RMP40M и RMP60M, а также индуктивными системами передачи сигналов. Эти датчики также можно использовать для измерения деталей на шлифовальных станках, соединяя их с системой ЧПУ станка с помощью кабеля.
Особенности и преимущества:
- Испытанная на практике кинематическая конструкция.
- Помехоустойчивая передача сигнала по кабелю.
- Миниатюрная конструкция.
- Повышенная защита от воздействия окружающей среды.
- Повторяемость от 1 до 2 мкм (2σ) (в зависимости от датчика).
Совместимые интерфейсы / устройства передачи сигналов – HSI.
![](/files/110/rectangle-6-copy-5.png)
Исполнения | LP2 / LP2DD | LP2H / LP2HDD | |||
Основное назначение | Измерение размеров деталей и настройка на технологическую операцию на токарных станках, обрабатывающих центрах и шлифовальных станках с ЧПУ любых габаритов. | ||||
Способ передачи сигнала | Проводной или в сочетании с модулями, передающими оптический или радиосигнал | ||||
Совместимые интерфейсы | Проводной Оптический Радиочастотный |
HSI, MI 8-4, FS1i или FS2i OMI-2 или OSI / OMM-2 RMI или RMI-Q |
|||
Рекомендуемые щупы | От 50 до 100 мм Выбор материала щупа зависит от решаемой задачи. |
От 50 до 150 мм Выбор материала щупа зависит от решаемой задачи. |
|||
Вес | 65 г | ||||
Направление измерений | ±X, ±Y, +Z | ||||
Односторонняя повторяемость | 1,00 мкм (2σ) | 2,00 мкм (2σ) | |||
Усилие срабатывания щупа - малое усилие в плоскости XY - большое усилие в плоскости XY - в направлении +Z |
0,50 Н, 51 гс 0,90 Н, 92 гс 5,85 Н, 597 гс |
2,00 Н, 204 гс 4,00 Н, 408 гс 30,00 Н, 3059 гс |
|||

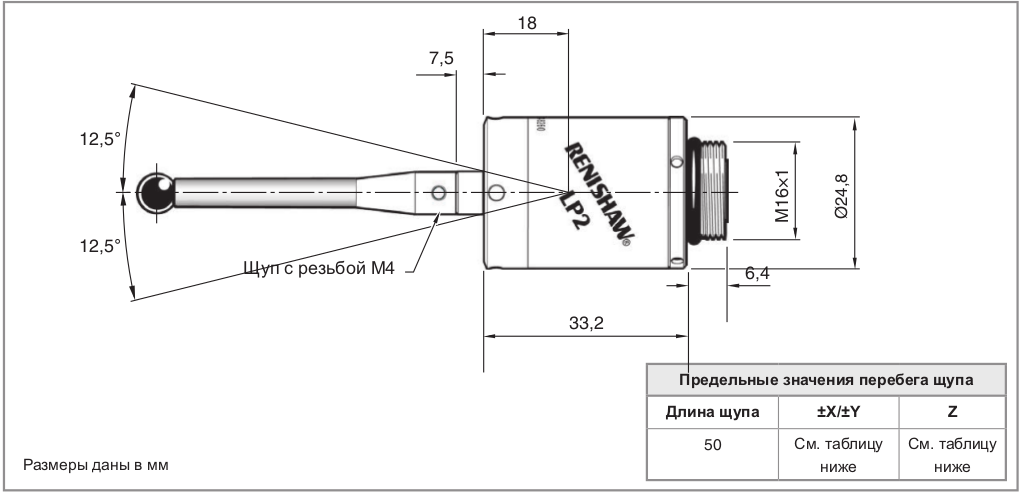

Предельные значения перебега щупа | LP2 | LP2DD | LP2H | LP2HDD | |
±X/±Y | 14,87 мм ±12,5° | 19,06 мм ±15° | 14,87 мм ±12,5° | 19,06 мм ±15° | |
Z | 6,5 мм 4,5 мм при установке отражателя стружки |
5,0 мм 4,5 мм при установке отражателя стружки |
|||
Монтаж | Резьба M16, для удлинителей LPE и переходников | ||||
Класс защиты | IPX8 (EN/IEC 60529) | ||||
Рабочая температура | от 0 °C до +60 °C |
