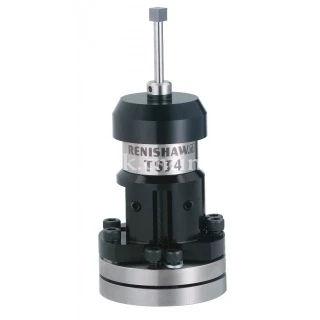

Датчик наладки инструмента TS34 RENISHAW

Для малых и крупных станков.
Проводная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.

Артикул товара: ts34

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Датчик наладки инструмента TS34 RENISHAW
0 5 5 5
(5)

Артикулts34

Для малых и крупных станков.
Проводная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.

Артикул товара: ts34

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для наладки инструмента
Производитель: RENISHAW
для наладки инструмента
проводная

Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом срабатывания и передачей сигнала по кабелю. Предназначено для обнаружения неисправного инструмента и быстрого измерения длины и диаметра инструмента самых разных типов. Предлагается в исполнениях с выходом сбоку или сзади.

Особенности и преимущества:

  • Испытанный на практике кинематический механизм.
  • Помехоустойчивая передача сигнала по кабелю.
  • Компактная конструкция занимает на столе минимальное место.
  • Повторяемость 1,00 мкм (2σ).

Совместимые интерфейсы / устройства передачи сигналов – MI 8-4, HSI.

Развернуть
Свернуть
Основное назначение Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов.
Способ передачи сигнала Проводная передача сигналов
Совместимые интерфейсы MI 8-4 или HSI
Рекомендуемые щупы Квадратный щуп (карбид вольфрама, твердость по Роквеллу 75, шкала C)
Масса со щупом 660 г
Кабель (к интерфейсу) Технические характеристики 2-жильный экранированный кабель Ø 5,2 мм; каждая жила: 72 x 0,08 мм
Длина 5 м
Способ подсоединения Кабель с боковой стороны блока
Направление измерений ±X, ±Y, +Z
Односторонняя повторяемость 1,00 мкм
Усилие срабатывания щупа
Малое усилие в плоскости XY
Высокое усилие в плоскости XY
В направлении Z

0,65 Н, 66 гс
1,42 Н, 145 гс
5,50 Н, 561 гс
Класс защиты IPX8 (EN/IEC 60529)
Монтаж
Рабочая температура от +5 до +60 °C
Развернуть
Свернуть

Схема датчика

Схема датчика

Развернуть
Свернуть
