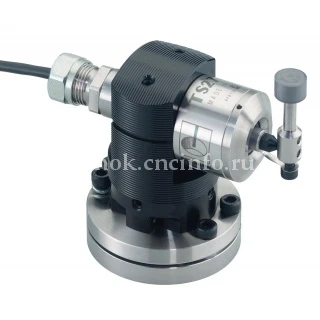

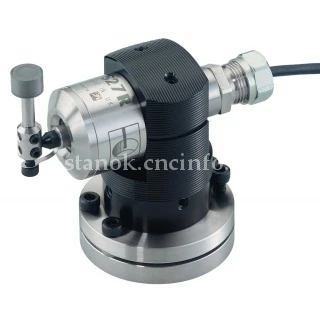

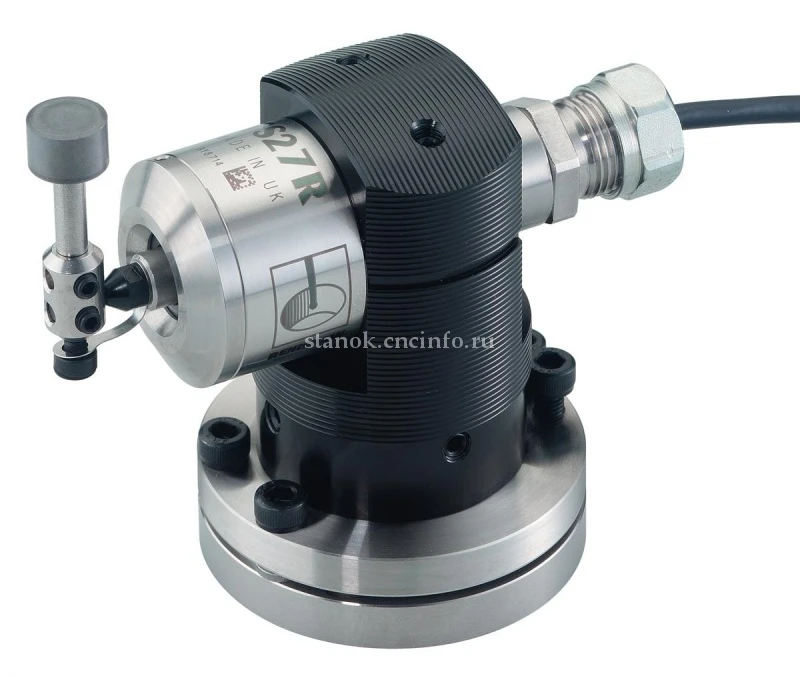

Датчик наладки инструмента TS27R RENISHAW

Для малых и крупных станков.
Проводная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Датчик наладки инструмента TS27R RENISHAW
0 5 5 8
(8)

Для малых и крупных станков.
Проводная передача сигнала.
Минимальный размер инструмента Ø 1 мм.
Повторяемость 1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
Производитель: RENISHAW
для наладки инструмента
проводная

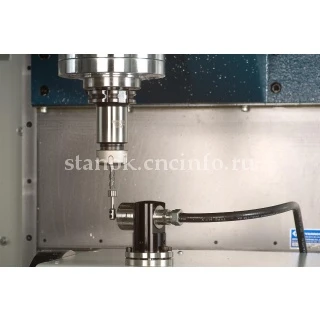

Компактное трехкоординатное устройство наладки инструмента с контактным триггерным механизмом срабатывания и передачей сигнала по кабелю. Предназначено для обнаружения неисправного инструмента и быстрого измерения длины и диаметра инструмента самых разных типов.

Особенности и преимущества:

  • Испытанная на практике кинематическая конструкция.
  • Помехоустойчивая передача сигнала по кабелю.
  • Недорогой датчик для наладки инструмента на различных обрабатывающих центрах.
  • Повторяемость 1,00 мкм (2σ).

Совместимые интерфейсы / устройства передачи сигналов – MI 8-4.

Развернуть
Свернуть
Основное назначение Измерение инструмента и обнаружение поломки инструмента на вертикальных и горизонтальных обрабатывающих центрах любых габаритов и всех портальных обрабатывающих центрах
Способ передачи сигнала Проводная передача сигналов
Совместимые интерфейсы MI 8-4 или HSI
Рекомендуемые щупы Дисковый щуп (Карбид вольфрама, твердость по Роквеллу 75, шкала C)
Квадратный щуп (Керамический наконечник, твердость по Роквеллу 75, шкала C)
Масса включая щуп с дисковым наконечником
(с элементами питания)
1055 г
Кабель (к интерфейсу) Технические характеристики 4-жильный экранированный кабель Ø4,35; каждая жила: 7х0,2
Длина 10 м
Электрическое подключение Кабель с торца датчика
Направление измерений ±X, ±Y, +Z
Односторонняя повторяемость 1,00 мкм
Усилие срабатывания щупа от 1,3 Н до 2,4 Н (от 133 гс до 245 гс) в зависимости от ориентации
Класс защиты IPX8 (EN/IEC 60529)
Способы монтажа Т-болт M12 (не входит в комплект поставки)
Возможна дополнительная установка пальцев Spirol® для обеспечения повторяемости установки датчика при повторном монтаже
Температура хранения от -10 до +70 °C
Рабочая температура от +5 до +60 °C
Развернуть
Свернуть

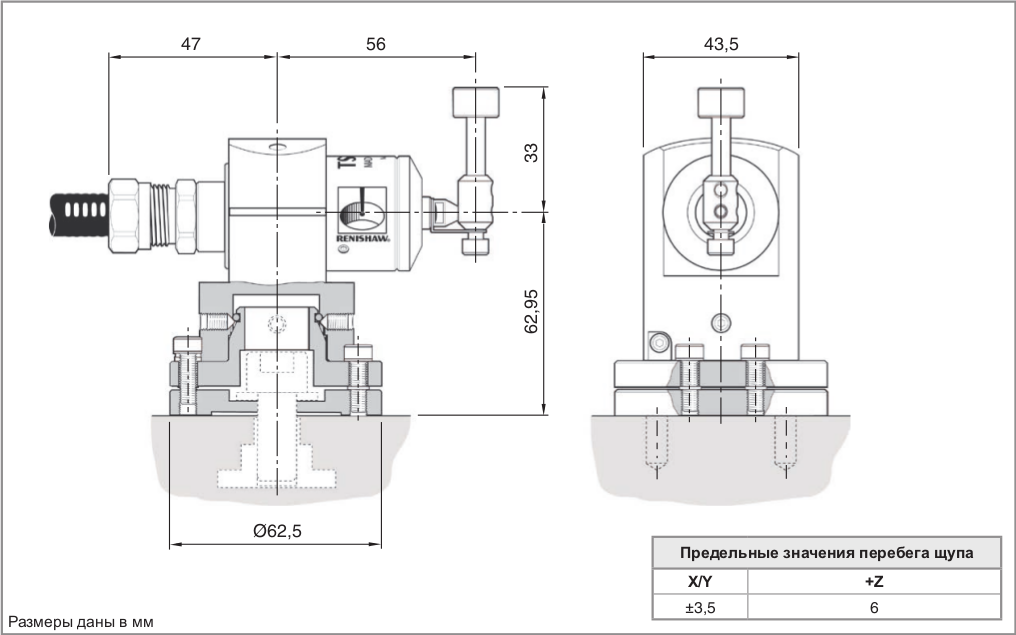

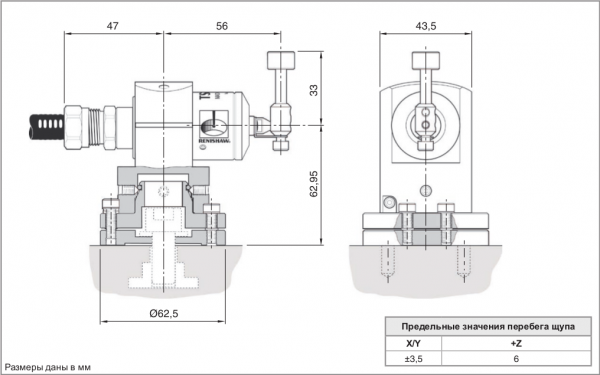

Схема датчика

Схема датчика

Развернуть
Свернуть
