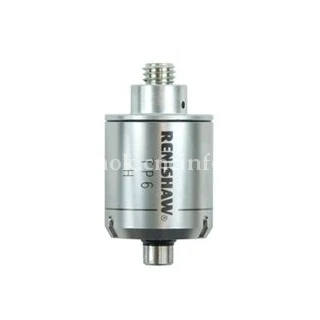

Измерительная система TP6, TP6A, TP6H RENISHAW

Устойчивый к внешним воздействиям датчик с механическим срабатыванием, с резьбовым соединением М8 и автоматическим стыковочным соединением

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Измерительная система TP6, TP6A, TP6H RENISHAW
0 4 5 5
(5)

Устойчивый к внешним воздействиям датчик с механическим срабатыванием, с резьбовым соединением М8 и автоматическим стыковочным соединением

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
Производитель: RENISHAW
3-осевая
контактный

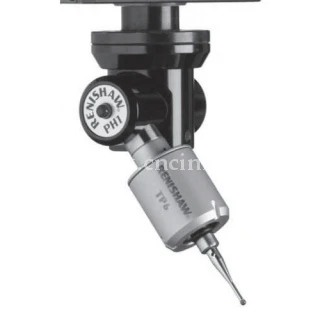

Для датчиков TP6 и TP6A предусмотрены разные варианты монтажа (соответственно, резьба M8 и автоматическое стыковочное соединение). Оба датчика являются датчиками с механическим срабатыванием и имеют регулируемое вручную усилие срабатывания для обеспечения оптимальной эффективности работы датчика при различных конфигурациях щупов.

Они могут использоваться с длинными щупами (серии M3), имеют диаметр 25 мм (1 дюйм), что обеспечивает высокий уровень надёжности при перебеге.

Развернуть
Свернуть
Технические характеристики TP6 и TP6A TP6H
Основное назначение устойчивые к внешним воздействиям КИМ с универсальным прямым компьютерным и ручным управлением
TP6A - с возможностью быстрой смены датчика без повторной калибровки
аналогично TP6, но с увеличенным усилием для более длинных щупов
Направление измерений 5 осей: ±X, ±Y, +Z 5 осей: ±X, ±Y, +Z
Однонаправленная повторяемость максимум (2σ) (в точке касания щупа) 0,35 мкм 0,7 мкм
Разброс рабочего хода 360° (плоскость XY) ±1 мкм ±1,4 мкм
Масса 56 г
TP6A - 76 г
56 г
Серия щупов М3 М3
Усилие срабатывания (регулируемое) от 0,11 Н до 0,3 Н от 0,29 Н до 0,59 Н
Усилие срабатывания (настройка Renishaw) от 0,11 Н до 0,13 Н
Перебег щупа (типовой)) плоскость XY ±22°
ось Z 5,5 мм при 0,11 Н
2 мм при 0,3 Н

Макс. длина удлинителя c головками серии PH10 200 мм 200 мм
Метод монтажа Резьба M8
TP6A - автоматическое стыковочное соединение
Резьба M8
Используемый интерфейс PI 7-3, PI 200-3, UCC PI 7-3, PI 200-3, UCC
Развернуть
Свернуть

Схема TP6

Схема TP6

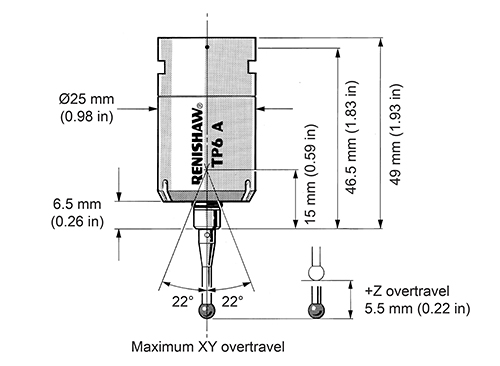

Схема TP6A

Схема TP6А
