Измерительная система TP200 RENISHAW

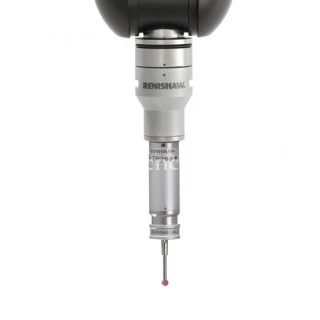

Компактный датчик со сменными модулями, в котором используются тензоэлементы, обеспечивающие более высокую точность и больший срок службы, по сравнению с механическими контактными триггерными датчиками.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Измерительная система TP200 RENISHAW
0 5 5 6
(6)

Компактный датчик со сменными модулями, в котором используются тензоэлементы, обеспечивающие более высокую точность и больший срок службы, по сравнению с механическими контактными триггерными датчиками.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
Производитель: RENISHAW
3-осевая
контактный

В датчике TP200 используются миниатюрные тензометрические преобразователи, обеспечивающие превосходную повторяемость и точность трехмерных измерений даже при использовании длинных щупов. Использование тензоэлементов дает субмикронную повторяемость срабатывания и отсутствие лепесткового эффекта на диаграмме направленности, который присущ механическим датчикам. Использование СБИС типа ASIC гарантирует надежность датчика при количестве срабатываний, превышающем миллион.

В датчике TP200B используется та же технология, что и в модели TP200, однако он отличается повышенной вибростойкостью. Благодаря этой особенности уменьшается вероятность ложного срабатывания, вызываемого вибрациями датчика, которые передаются через элементы конструкции КИМ или возникают при использовании более длинных щупов и позиционировании с высокой скоростью.



Особенности и преимущества:

  • использование тензоэлементов обеспечивает превосходную повторяемость и высокую точность при измерении трёхмерных объектов;
  • отсутствие ошибок при возврате датчика в исходное положение;
  • отсутствие лепесткового эффекта;
  • возможность измерений в 6 направлениях;
  • использование щупов длиной до 100 мм (серия GF);
  • быстрая автоматическая смена контактных модулей без повторной калибровки датчика;
  • срок службы >10 миллионов срабатываний.



Компоненты системы

В состав системы TP200 входят следующие компоненты:

  • Установочно-измерительный модуль TP200 или TP200B (TP200B – исполнение с повышенной вибростойкостью).
  • Контактный модуль (модуль щупа) TP200 – предусмотрен выбор одного из модулей с фиксированным усилием при перебеге: SF (стандартное усилие) или LF (низкое усилие).
  • Интерфейс датчика PI 200-3.
  • Магазин SCR200 для смены щупа.

Предусмотрен также модуль с увеличенным перебегом (максимальным отклонением щупа) (исполнение EO). Усилие при максимальном отклонении щупа у этого модуля такое же, как и у модуля SF, однако при этом увеличен рабочий диапазон и степень защиты датчика в направлении оси Z. Следует иметь в виду, что не рекомендуется применять датчик TP200B вместе с модулем LF и изогнутыми / звездообразными щупами.



Контактные модули

Модуль SF (стандартное усилие срабатывания) LF (низкое усилие срабатывания) EO (увеличенное максимальное отклонение щупа)
Применение Обычные условия Там, где требуются шарики щупов малого диаметра или минимальное усилие. Увеличенное максимальное отклонение щупа для тех случаев, когда требуется безопасная остановка КИМ после режима работы на повышенной скорости измерений.
Сообщение Щупы длиной до 100 мм и с диаметром шарика >1 мм. Шарики диаметром менее 1 мм. То же усилие при максимальном отклонении щупа, что и в случае модуля SF. Дополнительный перебег в 8 мм по оси Z датчика.



Магазины для смены

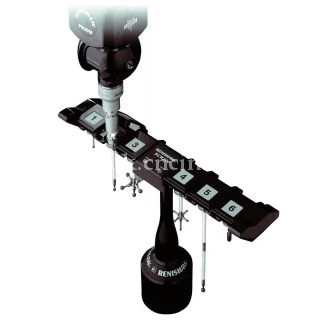

Магазин SCR200 позволяет быстро выполнять автоматическую смену до шести контактных модулей TP200. Питание магазина обеспечивается отдельным интерфейсом датчика PI 200-3, а его конструктивные особенности облегчают безопасную смену щупа. Магазин поставляется комплектами для случаев работы с низким и стандартным усилиями срабатывания: каждый комплект включает в себя сам магазин и три контактных модуля с одинаковым усилием срабатывания.
Модульный магазин MSR1 позволяет хранить до шести модулей; при его использовании работа оператора по смене модулей в ручном режиме упрощается, что способствует повышению производительности.
Развернуть
Свернуть
Технические характеристики TP200 TP200B
Основное назначение КИМ с автоматическим управлением и повышенными требованиями к точности измерений аналогично TP200, но в тех случаях, когда велика вероятность ложных срабатываний
Направление измерений 6 осей: ±X, ±Y, ±Z 6 осей: ±X, ±Y, ±Z
Однонаправленная повторяемость (2σ) уровень срабатывания 1 0,40 мкм 0,40 мкм
уровень срабатывания 2 ±0,50 мкм ±0,50 мкм
Отклонение при измерениях формы XY (2D) уровень срабатывания 1 ±0,80 мкм ±1 мкм
уровень срабатывания 2 ±0,90 мкм ±1,2 мкм
Отклонение при измерениях формы XYZ (3D) уровень срабатывания 1 ±1 мкм ±2,50 мкм
уровень срабатывания 2 ±1,40 мкм ±4 мкм
Повторяемость при смене модулей щупов автоматический режим ±0,50 мкм (макс.) ±0,50 мкм (макс.)
ручной режим ±1 мкм (макс.) ±1 мкм (макс.)
Усилие срабатывания (в точке касания наконечника щупа) плоскость XY (все модули) 0,02 Н 0,02 Н
ось Z (все модули) 0,07 Н 0,07 Н
Усилие при перебеге (при смещении 0,5 мм) плоскость XY (модуль SF / EO) от 0,2 Н до 0,4 Н от 0,2 Н до 0,4 Н
плоскость XY (модуль LF) от 0,1 Н до 0,15 Н от 0,1 Н до 0,15 Н
ось Z (модуль SF / EO) 4,90 Н 4,90 Н
ось Z (модуль LF) 1,60 Н 1,60 Н
Масса (установочно-измерительный и контактный модули) 22 г 22 г
Удлинитель, макс. длина (при установке в головку серии PH10 PLUS) 300 мм 300 мм
Макс. рекомендуемая длина щупа (щупы серии M2) модуль SF / EO от 50 мм, сталь, до 100 мм, GF от 50 мм, сталь, до 100 мм, GF
модуль LF от 20 мм, сталь, до 50 мм, GF от 20 мм, сталь, до 50 мм, GF
Магазин для смены контактных модулей автоматический режим SCR200 SCR200
ручной режим MSR1 MSR1
Метод монтажа Резьба M8 Резьба M8
Серия щупов М2 М2







Развернуть
Свернуть

Схема TP200

Схема TP200

Части TP200

Развернуть
Свернуть
