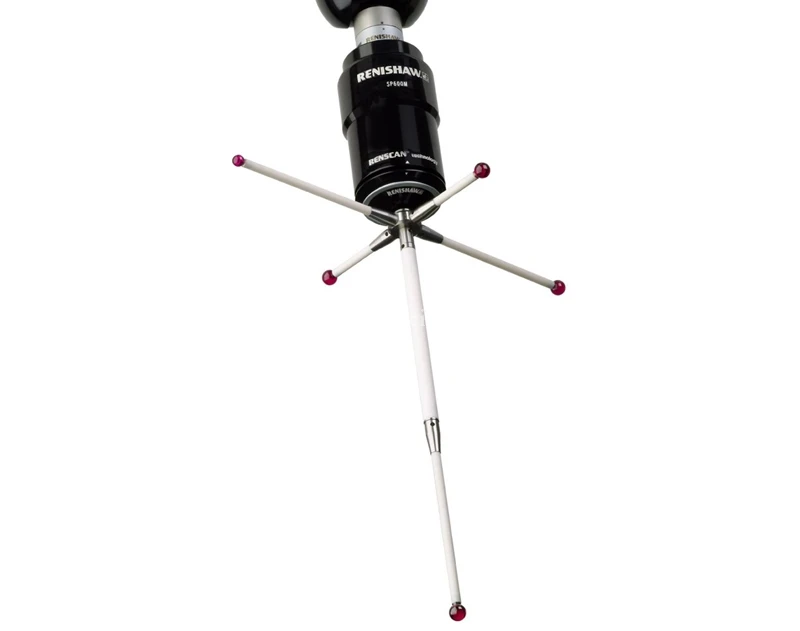

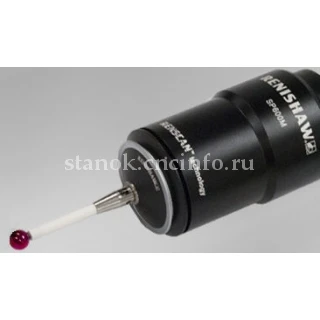

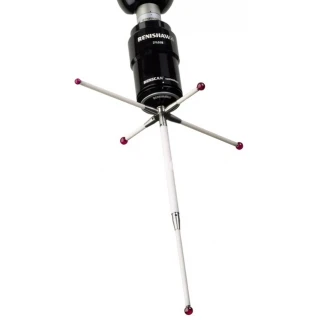

SP600 сканирующий датчик RENISHAW
Артикул A-2098-0722, A-2098-0105
Датчик для скоростной проверки, оцифровки и сканирования сечений.
ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

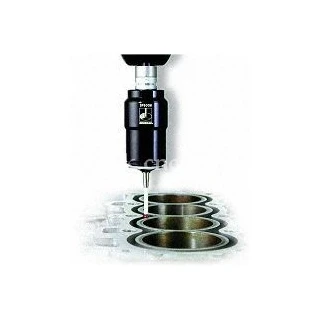

Серия сканирующих аналоговых датчиков SP600 компании Renishaw позволяет с высокой точностью выполнять на КИМ измерения самых разных типов, а также оцифровку и сканирование профилей деталей.
Существует три типа сканирующих контактных систем SP600, отличающихся исключительной гибкостью в эксплуатации. Каждая система включает в себя сам датчик, интерфейсную плату для связи с компьютером и магазин для замены контактных модулей (модулей щупов).
Особенности и преимущества
- Высокоскоростное сканирование (до 300 мм/с), быстрый сбор данных о координатах точек и высокое быстродействие.
- Низкое усилие в точке контакта позволяет сканировать самые разные изделия.
- Устойчивая к внешним воздействиям конструкция выдерживает столкновения умеренной силы.
- Низкая стоимость владения при исключительно высоком сроке службы, превышающем 50 000 часов работы.
- Малая масса, высокая жёсткость конструкции и вязкостное демпфирование обеспечивают превосходные динамические характеристики.
Типы сканирующих контактных систем SP600
| Система | Применение | |
| SP600 |  |
Длина: 89 мм Масса: 172 г Монтаж: Переходники, соответствующие используемому зажимному приспособлению, переходнику хвостовика или хвостовику КИМ. |
| SP600M |  |
Длина: 107,5 мм Масса: 216 г Монтаж: Автоматическое стыковочное соединение компании Renishaw PH10M PLUS, PH10MQ PLUS или PH6M. |
| SP600Q |  |
Длина: 98 мм Масса: 299 г Монтаж: Непосредственная установка в пиноль КИМ. |
Принадлежности
 |
Ячейка SCP600 представляет собой часть универсальной модульной магазинной системы; использование этого приспособления позволяет пользователю самому определять нужное количество ячеек для смены щупов, а также размер и промежутки в результирующей магазинной системе. Отдельные ячейки SCP600 устанавливаются на направляющую магазина MRS (предлагаются исполнения длиной 400, 600 и 1000 мм) на подходящем расстоянии друг от друга, которое при этом легко регулируется с учетом нужного расположения щупов для решения конкретной задачи. |
 |

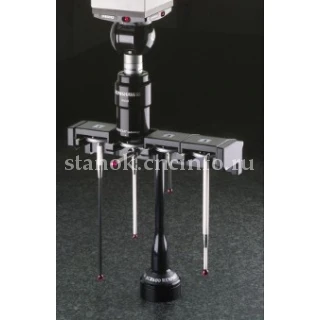

Магазин для смены щупов SCR600 представляет собой устройство пассивного типа и поэтому не требует электрических соединений. Механическое приспособление в опоре обеспечивает защиту от перебега в направлении стыковки. В магазине может размещаться до четырёх контактных модулей, при этом в системе можно использовать любое количество магазинов. |
Интерфейсная плата AC1 для компьютера. Плата AC1 для ПК представляет собой интерфейсную плату с разрешением 12 бит; она легко устанавливается в ПК и подсоединяется напрямую к стандартному кабелю датчика. Данная плата выполняет управление всей работой датчика и передает данные о состоянии датчика на хост-компьютер. Плата AC1 заменена платой AC2.
Интерфейсная плата AC2 для компьютера. Интерфейсная плата AC2 для ПК заменила плату AC1 12 бит. Эта новая плата может работать с разрешением 16 бит; она совместима с шиной Delta-Tau и полностью поддерживает интерфейс PICS.
Другие артикулы: A-2098-0890, A-2098-0255, A-2098-0933, A-2098-0284, A-2098-1036, A-2172-0004, A-2172-0005
| Особенности датчика | измерения по 3 осям (X, Y, Z); линейное и параллельное движение по всем осям | |
| Диапазон измерений | ±1 мм во всех направлениях | |
| Диапазон перебега | X, Y и –Z защищены посредством соединения, обеспечивающим точное базирование | |
| Разрешение | с интерфейсной картой AC2 | 0,1 мкм |
| с интерфейсной картой AC1 | 1 мкм | |
| Жёсткость пружины | номинально 1,2 Н/мм во всех направлениях | |
| Щуп | резьба | М4 |
| длина | макс. 200 мм с использованием SH600 STD макс. 300 мм при использовании SH600 EX |
|
| масса | 50 г | |
| Демпфирование | обычно 20% (X, Y, Z) при 23 °C | |
| Вес | SP600 | 172 г |
| SP600M | 216 г | |
| SP600Q | 299 г | |
| Электропитание | от +12 до -12 В, 5 В (±10%) | |
| Выходы (X,Y,Z) | пропорциональные аналоговые; коэффициент для выходного напряжения: от 4 до 8,5 В/мм | |
| Магазин для смены | SCR600 4-х портовая стойка однопортовый блок SCP600, установленный на MRS |
|
Для заказов на сумму более 50 000 руб. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

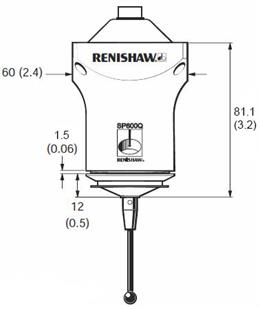

Схема SP600Q
Схема SP600

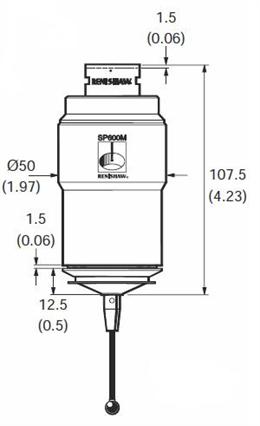

Схема SP600M
