Сервомотор IndraDyn S MS2N07-C
Артикул MS2N07-C

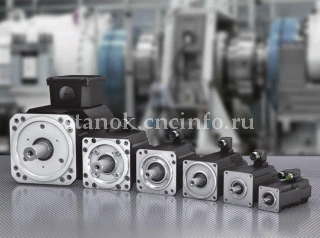

Новое поколение двигателей Rexroth MS2N для интеллектуальных решений в среде Индустрия 4.0.
Размер фланца 140x140 мм.
11,4 Н·м - 3000 об/мин.
11,4 Н·м - 4500 об/мин.
12,8 Н·м - 3000 об/мин.
12,8 Н·м - 4000 об/мин.
Артикул товара: MS2N07-C
ООО «Эффективное производство» - официальный партнер компании A&D Company.
Высокий крутящий момент, высокие скорости вращения, удобное подключение по одному кабелю, а также обширные программные опции: новое поколение двигателей Rexroth MS2N соединяет максимальную динамику с компактными размерами и лучшими показателями энергоэффективности. Для адаптации оптимальной массы доступны роторы с низкой или средней инерцией.
В новой линии MS2N интеллектуальная система расширена вплоть до мотора. Она сохраняет индивидуальные показатели каждого отдельного двигателя, в том числе насыщенность и температурные данные, в память двигателя.
Контроллеры привода IndraDrive обрабатывают эти значения в режиме реального времени, что значительно повышает точность крутящего момента, при этом уменьшая диапазон значений допусков, которые до сих пор были стандартом. Таким образом, серводвигатель может быть использован и как надежный датчик, и как источник данных. В этом случае приложения в среде Индустрия 4.0 могут быть реализованы с минимальными затратами и без дополнительных компонентов.
Короткие головки катушки и высокоэффективный мотор дают компактные размеры с минимальными потерями мощности. Это приводит к существенному повышению энергоэффективности и снижает эксплуатационные расходы в долгосрочной перспективе. Имеющаяся операция ослабления поля в сочетании с приводом IndraDrive расширяет используемый диапазон скорости крутящего момента сверх предельного напряжения.
У двигателей MS2N07 размер разъема питания соответствует току двигателя. Таким образом, MS2N07 комплектуется штекерами M23 или M40. Штекер энкодера для всех двигателей с подключением двойного кабеля завершается в M17. Доступно однокабельное подключение М23, которое значительно сокращает время установки и уменьшает пространственные требования. Все вилки являются поворотными и оснащены удобной быстрой блокировкой.
 |
 |
 |
| питание М40, энкодер М17 | питание М23, энкодер М17 | однокабельное подключение М23 |
Начиная с размера MS2N07 двигатели могут поставляться со встроенным вентилятором, что позволяет значительно увеличить номинальный крутящий момент в тех же конструкционных размерах. Двигатели, оснащенные вентилятором, имеют категорию защиты IP65 и встроенный датчик температуры, а потому подходят для использования в неблагоприятных условиях окружающей среды. Сертифицированная искробезопасность ( «Thermally Protected F » в соответствии с UL) защищает источник питания с помощью внешнего выключателя защиты. Вентиляторы поставляются с напряжением питания 115 В или 230 В.
Структура условного обозначения сервомоторов модели MS2N07-C
*Необходимые параметры укажите в комментарии к заказу.
Технические параметры
| Параметры | MS2N07- | |||
| C1BN | C1BR | C0BN | C0BQ | |
| Скорость вращения | ||||
| номинальная | 3000 об/мин | 4500 об/мин | 3000 об/мин | 4000 об/мин |
| максимальная | 6000 об/мин | 6000 об/мин | 6000 об/мин | 6000 об/мин |
| Крутящий момент | ||||
| номинальный 60К | 11,4 Н·м | 12,8 Н·м | ||
| номинальный 100К | 14,2 Н·м | 16,0 Н·м | ||
| с вентилятором | 16,9 Н·м | 19,0 Н·м | ||
| максимальный | 46,0 Н·м | 38,8 Н·м | ||
| Ток | ||||
| номинальный 60К | 6,5 А | 9,4 А | 7,2 А | 10,1 А |
| номинальный 100К | 8,2 А | 11,8 А | 9,2 А | 12,9 А |
| с вентилятором | 9,7 А | 14,0 А | 11,0 А | 15,4 А |
| максимальный | 29,5 А | 42,7 А | 25,9 А | 36,4 А |
| Момент инерции | ||||
| без тормоза | 0,00305 кг·м2 | 0,00120 кг·м2 | ||
| с тормозом | 0,00331 кг·м2 | 0,00146 кг·м2 | ||
| Вес | ||||
| без тормоза | 12,0 кг | |||
| с тормозом | 14,0 кг | |||
Конструктивные размеры
| Фланец | Базовая длина | Длина энкодера | Длина тормоза |
Длина вентилятора |
Вал | |
| энкодер С | энкодер D | |||||
| 140х140 мм | 205 мм | +0 мм | +16 мм | +54 мм | +121 мм | ∅32 х 58 мм |
Схема мотора
