Интерферометр XL-80 RENISHAW

Лазерная интерферометрическая измерительная система XL-80 обеспечивает высокую точность калибровки и измерения эксплуатационных параметров систем с прецизионным позиционированием исполнительных элементов, включая КИМ и станки.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Интерферометр XL-80 RENISHAW
0 5 5 12
(12)

Лазерная интерферометрическая измерительная система XL-80 обеспечивает высокую точность калибровки и измерения эксплуатационных параметров систем с прецизионным позиционированием исполнительных элементов, включая КИМ и станки.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для калибровки и проверки геометрии станка
Производитель: RENISHAW

Новая компактная лазерная интерферометрическая измерительная система XL-80 отличается портативностью, высокими характеристиками и удобством эксплуатации:

  • Самая точная для своего класса измерительных приборов система - точность системы составляет ±0,5 ppm во всем рабочем диапазоне температур, который составляет 0 – 40 °C;
  • Интерферометрические системы обеспечивают единообразие измерений - все измерения, выполненные с помощью лазерной измерительной системы Renishaw, включая угловые измерения и измерения отклонения от прямолинейности, имеют интерферометрическую природу и, таким образом, их результаты базируются на известной длине волны лазерного излучения, поверка которой выполняется в соответствии с международным стандартом длины;
  • Быстрая и безопасная юстировка оптической схемы с помощью лазера, установленного на штативе - оператор выполняет все операции по юстировке интерферометра, находясь за пределами рабочей зоны станка;
  • Оптические элементы интерферометра специально разработаны для использования в цеховых условиях - все оптические элементы находятся внутри корпусов, изготовленных из твердого анодированного алюминия, благодаря чему они долговечны, имеют малую массу и приходят в тепловое равновесие с окружающей средой в 10 раз быстрее, чем оптические элементы внутри стальных корпусов;
  • Измерения в большом диапазоне перемещений - линейные измерения могут выполняться вдоль осей длиной до 80 м, причем измерения вдоль параллельных осей станков с двойным приводом можно производить одновременно;

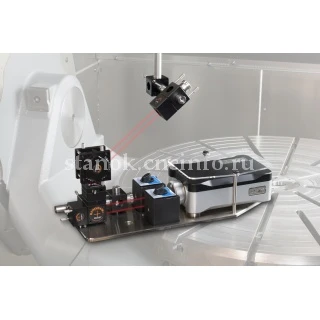

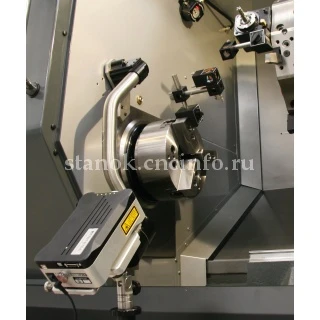

  • Калибровка поворотных осей - использование лазерного интерферометра XL-80 в комбинации с поворотным устройством RX10 дает уникальную возможность осуществлять полностью автоматическую калибровку поворотных осей станков и координатно-измерительных машин;
  • Инновационные разработки в области программного обеспечения для автоматической компенсации ошибок станка - имеются пакеты программ для автоматической компенсации ошибок линейного позиционирования вдоль оси, совместимые с большинством систем ЧПУ;
  • Динамический анализ - анализ вибраций, временной зависимости скорости и ускорения подвижного элемента дает полную картину реальных динамических характеристик оборудования.



Режимы измерений

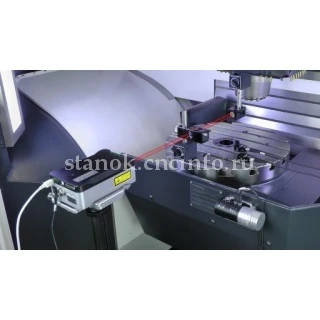

Измерение точности линейного позиционирования и повторяемости вдоль одной из осей
Угловые измерения: отклонения оси от прямолинейности по углам рысканья и тангажа
Проверка прямолинейности
Проверка взаимной перпендикулярности осей
Проверка плоскостности поверхности
Измерение точности углового позиционирования поворотной оси/стола
Измерение динамических характеристик
Развернуть
Свернуть

XL-80 Характеристики системы

Диапазон линейных измерений 0 - 80 м
Точность линейных измерений ±0,5 ppm
Стабильность частоты лазерного излучения ±0,05 ppm
Разрешение 1 нм
Максимальная скорость перемещения 4 м/с
Частота дискретизации при сборе динамических данных 10 Гц – 50 кГц
Время прогрева < 6 мин
Диапазон соблюдения указанной точности от 0 °C до 40 °C
Диапазон температуры хранения от -25 °C до 70 °C

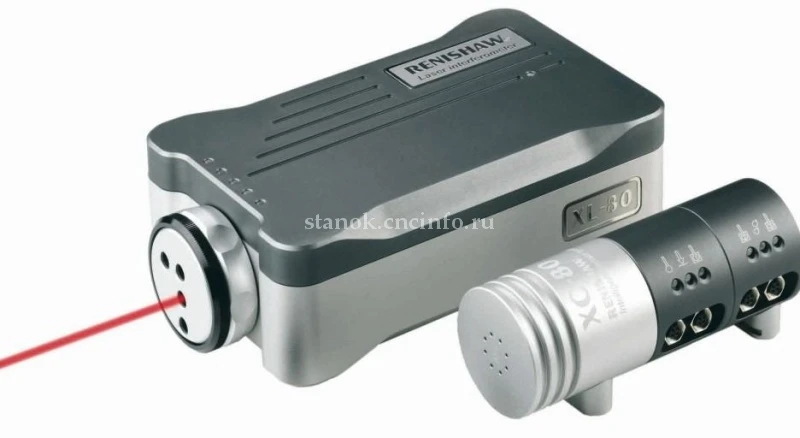

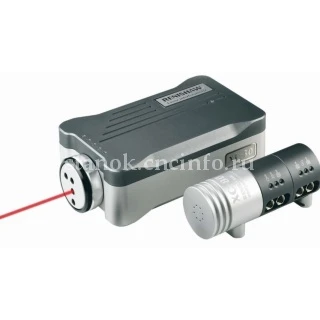

Лазерная головка XL-80

Размеры 214 x 120 x 70 мм
Масса 1,85 кг
Напряжение питания Автоматическое определение напряжения питания: 90 - 264 В переменного тока (номинально), частота 50 - 60 Гц
Режимы измерений Линейные измерения
Угловые измерения
Проверка прямолинейности
Проверка поворотных осей измерения плоскостности
Проверка взаимной перпендикулярности осей
Мощность лазерного излучения <1 мВт
Интерфейс Отсутствует. Прямое подключение к ПК через USB
Триггерный сигнал Да
Аналоговый выходной сигнал ±5 В
Индикация интенсивности сигнала Да

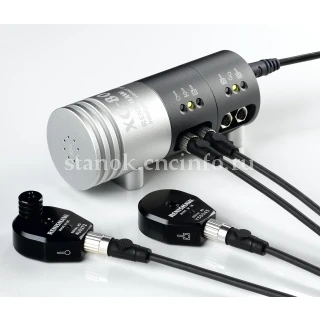

Блок компенсации изменения параметров окружающей среды XC-80

Габариты 130 мм x Ø 52 мм
Вес 490 г
Источник питания Питание от компьютера через USB-порт
Внутренние датчики Давления воздуха
Относительной влажности
Дистанционные датчики Температуры воздуха - 1
Температуры материала – 1-3
Интерфейс Отсутствует. Прямое подключение в ПК через USB порт



Датчики измерения параметров окружающей среды

  Диапазон Точность
Температура материала 0 °C - 55 °C ±0,1 °C
Температура воздуха 0 °C - 40 °C ±0,2 °C
Давление воздуха 650 - 1150 мбар ±1 мбар
Относительная влажность воздуха 0 – 95% (без конденсации) 6% отн. влажности
Развернуть
Свернуть

Компоненты системы XL-80

Компонентные системы XL-80

Развернуть
Свернуть
