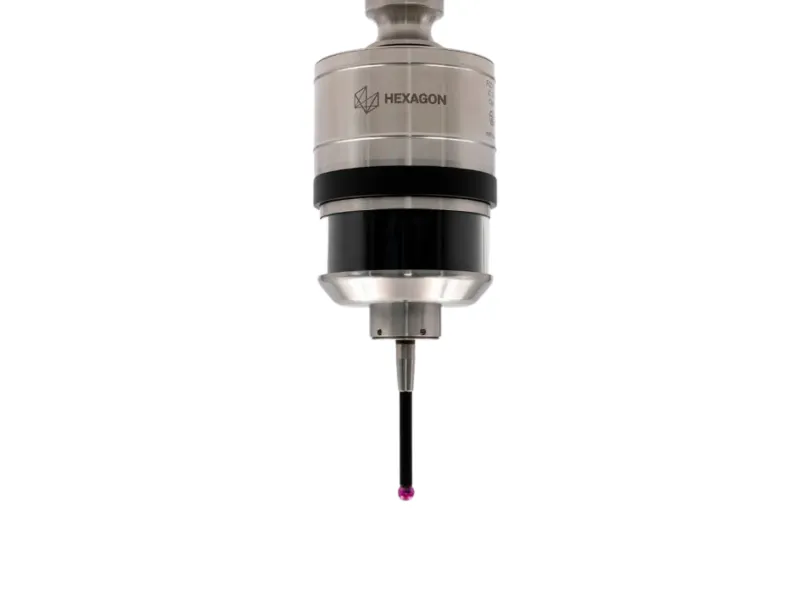

Hexagon RWP20.50-G-UTP

(2)

Hexagon RWP20.50-G-UTP — радиоволновой ультразвуковой измерительный щуп для станков с ЧПУ, предназначенный для автоматического измерения толщины стенок деталей непосредственно в процессе обработки.

Щуп использует ультразвуковую технологию измерения, позволяя выполнять контроль толщины без демонтажа детали и без использования внешнего измерительного оборудования. Это существенно сокращает время контроля и исключает простой станка.

Устройство передает данные по радиоканалу (2.4 ГГц) на приемник (например, RWR95.51), обеспечивая стабильную двустороннюю связь в условиях производственной среды.

Характеристики:

Производитель: HEXAGON

Заказать

Подробное описание
Доставка
Гарантия и возврат

Особенности и преимущества

Ультразвуковое измерение толщины — автоматический контроль стенок детали прямо на станке.
Измерение без снятия детали — исключение простоев и ускорение контроля.
Работа без контактной жидкости (dry) — возможность измерений без применения связующих сред.
Поддержка работы с СОЖ (wet) — использование охлаждающей жидкости как контактной среды.
Модульная конструкция — возможность замены измерительных модулей и расширения функций.
Радиоканал передачи — стабильная связь без прямой видимости.
Автоматизация контроля — интеграция в цикл обработки и сокращение ручных операций.
Формирование отчетов — передача и анализ данных измерений в ПО.

Функциональные возможности

Измерение толщины стенок деталей.
Контроль внутренних и внешних поверхностей
Измерения в процессе обработки.
Передача данных в систему ЧПУ и ПО анализа.
Использование в автоматизированных циклах измерения.

Применение

Щуп применяется на станках с ЧПУ:

Контроль толщины деталей (корпуса, отливки, сложные заготовки).
Производство с высокими требованиями к равномерности стенок.
Обработка крупногабаритных и сложных деталей.
Автоматизация контроля качества в серийном производстве.

Технические характеристики

Параметр	Значение
Тип устройства	Ультразвуковой радиоволновой щуп
Назначение	Измерение толщины стенок
Принцип работы	Ультразвуковое измерение
Частота передачи	2.4–2.4835 ГГц
Дальность связи	до 18 м
Тип связи	Двусторонняя
Точность	±10 мкм
Диапазон измерений	0.7–9 мм / 1.5–30 мм (в зависимости от датчика)
Частота измерений	~500 Гц
Направление измерения	−Z
Макс. ход щупа	−6 мм
Усилие срабатывания	~12 Н
Рекомендуемая подача	~500 мм/мин
Питание	1× батарея 9 В (Li / alkaline)
Время работы	до ~200 ч
Степень защиты	IP68
Рабочая температура	+10...+50 °C
Масса	~920 г

Важно!

Используется в составе радиосистемы Hexagon (приемник RWR / RC-R-100).
Доступны разные измерительные головки под разные диапазоны толщины.
Может работать как с контактной жидкостью, так и без нее.
Точность зависит от состояния поверхности и калибровки детали.
