Датчик для контроля деталей TS 460 HEIDENHAIN

Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Радио или инфракрасная передача сигнала.
Повторяемость <1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

Датчик для контроля деталей TS 460 HEIDENHAIN
0 5 5 6
(6)

Фрезерные, сверлильные и расточные станки, токарные станки с автоматической сменой инструмента; обрабатывающие центры.
Радио или инфракрасная передача сигнала.
Повторяемость <1,0 мкм.

ООО «Эффективное производство» - официальный партнер компании HEIDENHAIN в России

Характеристики:
для контроля деталей
Производитель: HEIDENHAIN
для контроля деталей
оптическая (ИК), радио

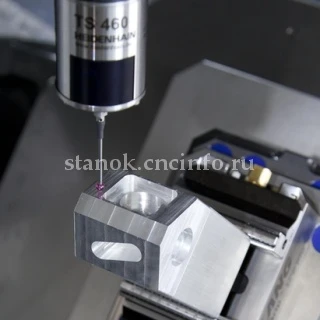

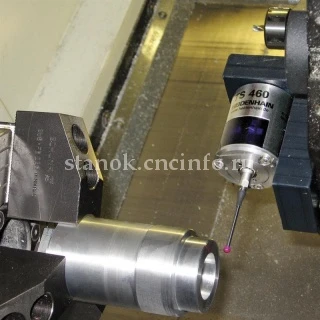

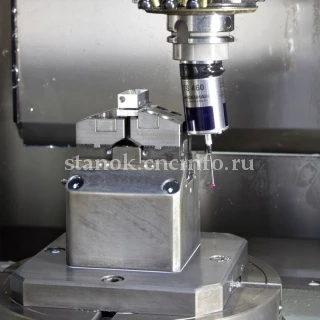

Для измерения заготовок непосредственно на станке Heidenhain предлагает датчики серии TS. Контактные измерительные датчики помогают уменьшить время наладки, увеличить время эксплуатации станка и повысить точность изготовляемых деталей. Функции наладки, измерения и контроля выполняются в ручном или в автоматическом режиме, при помощи циклов измерения.

В зажимной патрон датчик устанавливается вручную или при помощи автоматической смены инструмента. В зависимости от циклов измерения системы ЧПУ, датчик может в автоматическом или в ручном режиме выполнять следующие функции:

  • выверять заготовки;
  • устанавливать точки привязки;
  • измерять заготовки;
  • оцифровывать и контролировать 3D формы.

TS 460 - контактный датчик стандартной точности нового поколения, с радио и инфракрасной передачей, компактных размеров, с эффективной системой защиты от столкновений; для станков с автоматической сменой инструмента.

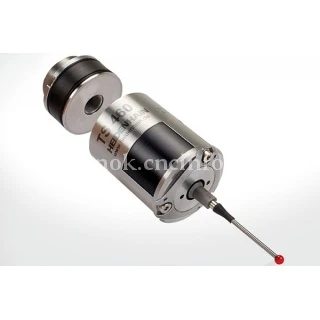

Механический адаптер, установленный между самим датчиком и зажимным конусом, обеспечивает эффективную защиту от столкновений датчика TS 460. При столкновении корпуса датчика с заготовкой или с зажимным приспособлением, датчик отклоняется. Одновременно с этим снимается сигнал готовности и система ЧПУ останавливает станок. При этом измерительный датчик остается в рабочем состоянии. Адаптер защиты от столкновений помогает избежать серьезных повреждений шпинделя и других узлов станка.

Комбинация различных интерфейсов передачи данных в датчиках TS 460 объединяет преимущества инфракрасного и радио-каналов в одном устройстве. Инфракрасный канал идеально подходит для компактных станков с кабинетной защитой рабочей зоны, а радиоканал используется в основном в больших станках.

Совместимые интерфейсы SE 540, SE 642, SE 660.

Развернуть
Свернуть
Точность датчика ≤ ±5 мкм при использовании стандартного щупа T404
Повторяемость
многократные измерения в одном направлении
2σ ≤ 1 мкм при скорости измерения 1 м/мин
Стандартные значения:
2σ ≤ 1 мкм при скорости измерения 3 м/мин
2σ ≤ 4 мкм при скорости измерения 5 м/мин
Отклонение щупа датчика ≤ 5 мм во всех направлениях (с длиной щупа 40 мм)
Усилие касания осевое: прибл. 8 Н
радиальное: прибл. 1 Н
Скорость измерения ≤ 5 м/мин
Защита от столкновений опционально
Крепление с коническим хвостовиком
без хвостовика, М12 х 0,5 наружная резьба
Передача сигнала радио и инфракрасная передача (по выбору) с диапазоном 360° от SE
Угол излучения ИК-сигнала 0° или + 30°
Приемопередатчик SE 660 для радио и инфракрасной передачи
SE 642 для инфракрасной передачи
SE 540 для инфракрасной передачи (c интеграцией в головке шпинделя)
Включение/выключение датчика радио или ИК-сигнал (по выбору) от SE
Напряжение питания 2 батареи (перезаряжаемые или не перезаряжаемые)
2 AA или LR2, каждая из которых от 1 до 4 В
Срок службы номинальный непрерывный режим работы в течение 400 часов (с литиевыми батареями)
Класс защиты IP68 (EN 60529)
Рабочая температура от +10 °C до +40 °C
Температура хранения от -20 °C до +70 °C
Вес без конического хвостовика прибл. 0,2 кг
Развернуть
Свернуть

Схема датчика

Схема датчика

Развернуть
Свернуть
