Оптическая система OMP40-2 RENISHAW

Для малых и средних станков.
Оптическая передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Оптическая система OMP40-2 RENISHAW
0 5 5 10
(10)

Для малых и средних станков.
Оптическая передача сигнала.
Повторяемость 1,0 мкм.
Максимальная длина щупа 150 мм.

ООО «Эффективное производство» - официальный партнер компании RENISHAW в России

Характеристики:
для контроля деталей
Производитель: RENISHAW
для контроля деталей
оптическая (ИК)

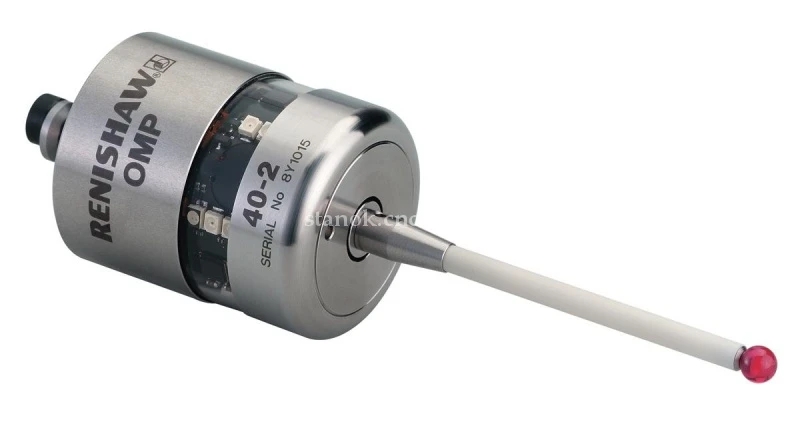

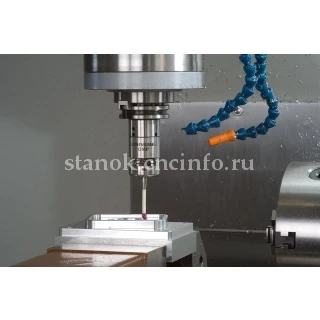

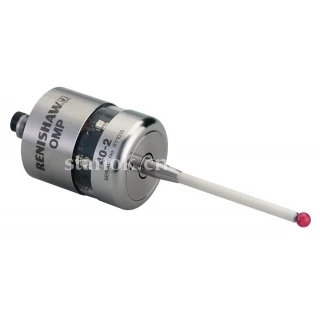

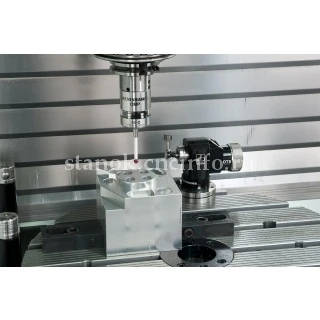

OMP40-2 – это сверхкомпактный контактный триггерный 3D датчик с оптической передачей сигнала. Датчик используется для установки заготовки и контроля её обработки на небольших и средних обрабатывающих центрах, а также на получающих всё большее распространение станках для высокоскоростной механической обработки с малогабаритными шпинделями типа HSK и конусными шпинделями.

Совместимость со всеми существующими приёмниками оптических сигналов компании Renishaw позволяет пользователям легко модернизировать существующие установки.

Особенности и преимущества:

  • Испытанная на практике кинематическая конструкция.
  • Исключительная защита от световых помех и передача модулированного оптического сигнала.
  • Приём и передача сигналов в пределах 360°.
  • Сверхкомпактная конструкция.
  • Повторяемость 1 мкм (2σ).

Совместимые интерфейсы / устройства передачи сигналов – OMI‑2, OMI‑2C, OMI‑2T, OSI с OMM‑2.

Развернуть
Свернуть
Настройка оптической системы Передача модулированного сигнала Традиционный способ передачи сигнала
Основное назначение Измерение размеров деталей и настройка на технологические операции на мало- и среднегабаритных обрабатывающих центрах и малогабаритных многоцелевых станках
Способ передачи сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)
Совместимые интерфейсы OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI/OMM-2 OMI или OMM/MI 12
Рабочий диапазон До 5 м
Рекомендуемые щупы Керамические, длиной от 50 до 150 мм
Вес без хвостовика (с батарейками) 250 г
Режимы включения/выключения Оптическое включение - Оптическое выключение
Оптическое включение - Выключение по таймеру
Срок службы батареек (2 литий-тионилхлоридные батарейки 1⁄2 AA 3,6 В) продолжительность работы в режиме ожидания Не более 250 дней, в зависимости от режима включения/выключения
при непрерывном использовании Не более 230 часов, в зависимости от режима включения/выключения Не более 270 часов, в зависимости от режима включения/выключения
Направление измерений ±X, ±Y, +Z
Односторонняя повторяемость 1,00 мкм (2σ)
Усилие срабатывания щупа
- малое усилие в плоскости XY
- большое усилие в плоскости XY
- в направлении +Z

0,50 Н, 51 гс
0,90 Н, 92 гс
5,85 Н, 597 гс
Класс защиты IPX8 (EN/IEC 60529)
Рабочая температура от +5 °C до +55 °C
Развернуть
Свернуть

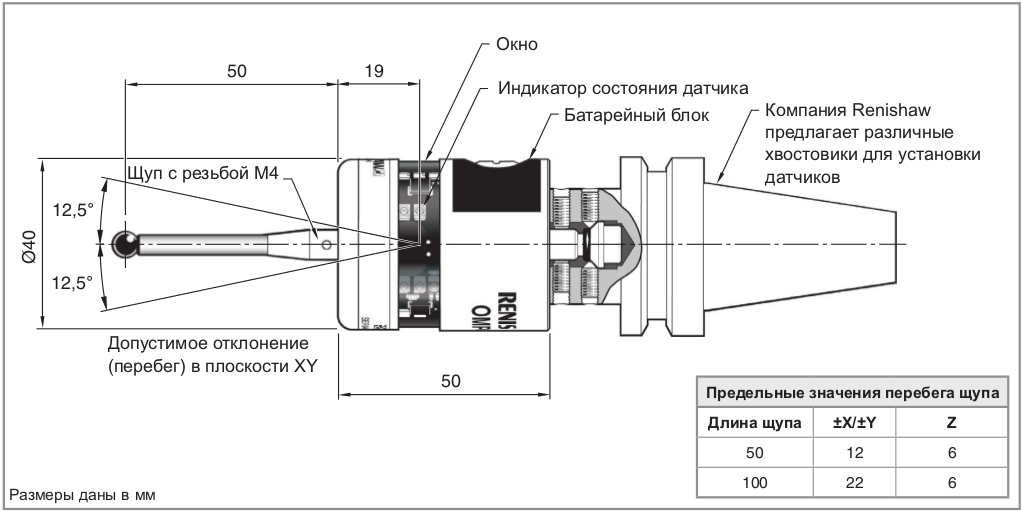

Схема датчика

Схема датчика
