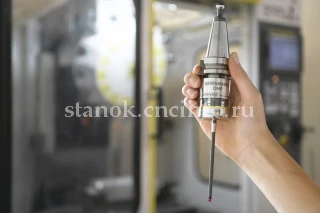

Высокоточный датчик OMP400

Для малых и средних станков.
Оптическая передача сигнала.
Повторяемость 0,25 мкм.
3D лепестковый эффект ±1 мкм.
Максимальная длина щупа 200 мм.

Высокоточный датчик OMP400
0 5 5 9
(9)

Для малых и средних станков.
Оптическая передача сигнала.
Повторяемость 0,25 мкм.
3D лепестковый эффект ±1 мкм.
Максимальная длина щупа 200 мм.

Характеристики:
Производитель: RENISHAW

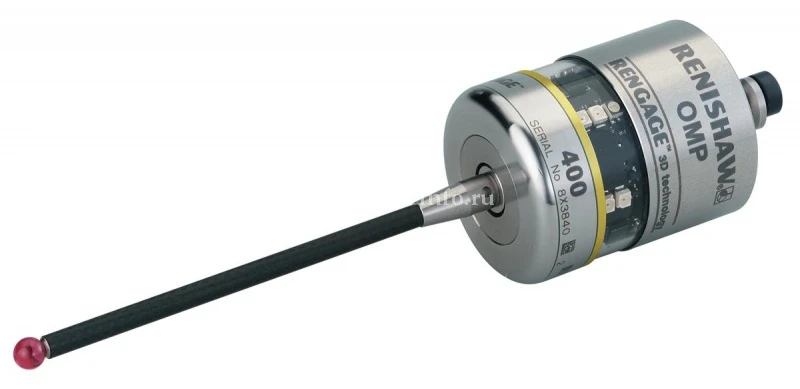

Сверхкомпактный датчик OMP400, в котором применена запатентованная технология тензометрии RENGAGE™, подходит для использования в малых и средних обрабатывающих центрах. При обработке сложных объёмных форма и контурных поверхностей датчик обеспечивает непревзойдённую субмикронную повторяемость. Расширенные возможности позволяют выполнять мониторинг эксплуатационных характеристик и проверку на станке.

Совместимость со всеми существующими приёмниками оптических сигналов Renishaw позволяет пользователям модернизировать существующие установки. В сочетании с новейшим интерфейсом, в котором реализована технология передачи модулированного сигнала, система обеспечивает исключительную устойчивость к световым помехам. Высокая ударопрочность и защита от погружения в жидкость обеспечивают надёжную работу в самых жёстких условиях станочного цеха.

Особенности и преимущества:

  • Технология RENGAGE™ – испытанная на практике и запатентованная.
  • Исключительная защита от световых помех и передача модулированного оптического сигнала.
  • Приём и передача сигналов в пределах 360°.
  • Сверхкомпактная конструкция.
  • 3D-измерения – идеальны для 5-осевых станков.
  • Повторяемость 0,25 мкм (2σ).
Развернуть
Свернуть
Настройка оптической системы Передача модулированного сигнала Традиционный способ передачи сигнала

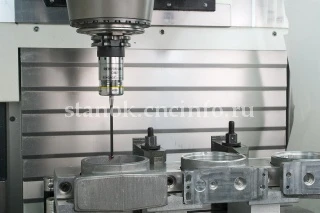

Основное назначение Измерение размеров деталей и настройка на технологические операции на мало- и среднегабаритных обрабатывающих центрах и малогабаритных многоцелевых станках.
Способ передачи сигнала Передача оптического сигнала инфракрасного диапазона в пределах 360°
Совместимые интерфейсы OMI-2, OMI-2T, OMI-2H, OMI-2C или OSI/OMM-2 OMI или OMM/MI 12
Рабочий диапазон До 5 м
Рекомендуемые щупы Из углеродного волокна с высоким значением модуля Юнга, длиной от 50 до 200 мм
Вес без хвостовика (с батарейками) 256 г
Режимы включения/выключения Оптическое включение - Оптическое выключение
Оптическое включение - Выключение по таймеру
Срок службы батареек (2 литий-тионилхлоридные батарейки 1⁄2 AA 3,6 В) продолжительность работы в режиме ожидания Не более одного года, в зависимости от режима включения/выключения
при непрерывном использовании Не более 105 часов, в зависимости от режима включения/выключения Не более 110 часов, в зависимости от режима включения/выключения
Направление измерений ±X, ±Y, +Z
Односторонняя повторяемость 0,25 мкм (2σ) – для щупов длиной 50 мм
0,35 мкм (2σ) – для щупов длиной 100 мм
Лепестковый эффект 2D по X, Y ±0,25 мкм – для щупов длиной 50 мм
±0,25 мкм – для щупов длиной 100 мм
Лепестковый эффект 3D по X, Y, Z ±1,00 мкм – для щупов длиной 50 мм
±1,75 мкм – для щупов длиной 100 мм
Усилие срабатывания щупа
- плоскость XY
(типичное минимальное значение)
- в направлении +Z
(типичное минимальное значение)

0,06 Н, 6 гс

2,55 Н, 260 гс
Усилие щупа при перебеге
- плоскость XY
(типичное минимальное значение)
- в направлении +Z
(типичное минимальное значение)

1,04 Н, 106 гс

5,50 Н, 561 гс
Минимальная скорость измерения 3 мм/мин с автосбросом
Класс защиты IPX8 (EN/IEC 60529)
Рабочая температура от +5 °C до +50 °C
Развернуть
Свернуть
