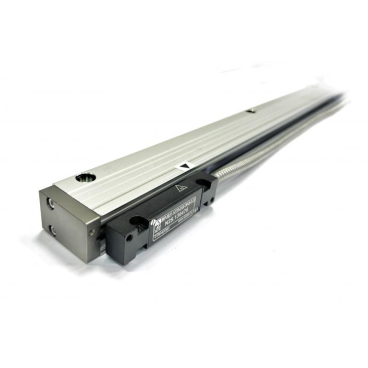

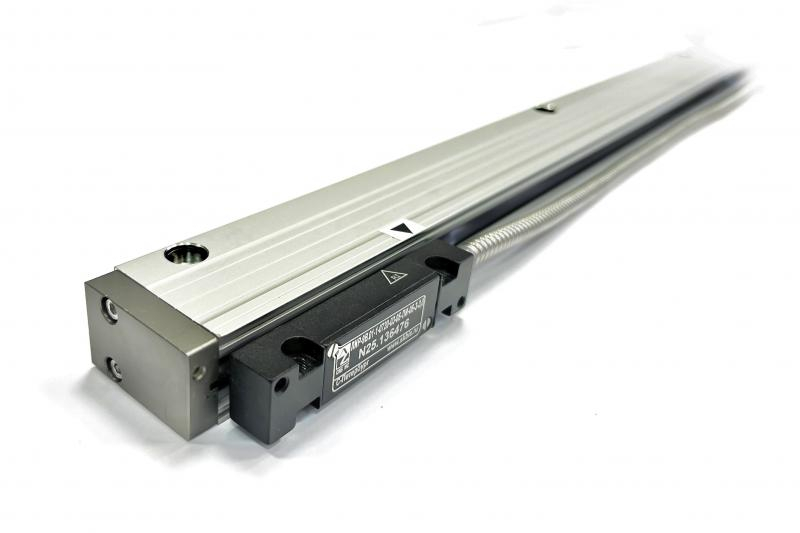

Датчик линейных перемещений ЛИР-9В.01 СКБ ИС
Профиль обновленнои геометрии закрывает шкалу и электронные элементы от механических повреждении и попадания СОЖ. Унифицированная считывающая головка для всеи линейки, работающая с единым осветителем, обеспечивает стабильную и точную работу преобразователя.
Максимальная длина измерения достигает 3190 мм, разрешение — до 0,1 мкм.
Устроиство устойчиво к промышленным помехам и подходит для электроэрозионных станков. Его используют на металло- и деревообрабатывающем оборудовании, включая станки с ЧПУ, прессы, а также в лабораторных установках и измерительных системах.
Корпус отличается повышеннои жесткостью. Монтаж выполняется через равномерно расположенные сквозные отверстия, а крепление считывающеи головки предусмотрено резьбовыми отверстиями М5.
|
Длина перемещения, мм |
от 70 до 3190 мм |
| Референтные метки | 1 — Отсутствуют 2 — Одна посередине длины измерения (РМ1/4) (1/4 периода инкр. сигнала) 3 — Одна посередине длины измерения (РМ1/2) (1/2 периода инкр. сигнала) 4 — РМ1/4 с шагом 50 мм 5 — РМ1/2 с шагом 50 мм 6 — Свое кол-во и положение РМ1/4 (указать в комментарии) 7 — Свое кол-во и положение РМ1/2 (указать в комментарии) 8 — Координатно-кодированные |
|
Максимальное ускорение |
30 м/с2 |
|
Максимальная скорость перемещения |
120 м/мин |
|
Интервал рабочих температур |
0...+50°C |
|
Вибрационное ускорение (от 55 до 2000 Гц) |
≤ 50 м/с² |
|
Максимальное ударное ускорение при t = 11 мс |
≤ 150 м/с² |
|
Степень защиты от внешних воздействий |
IP53 |
|
Вид выходного сигнала |
1 — ПИ TTL |
|
Напряжение питания |
+5 В |
| Дискретность | 1 — 0,1 мкм 2 — 0,2 мкм 3 — 0,5 мкм 4 — 1 мкм 5 — 2 мкм 6 — 5 мкм 7 — 10 мкм |
| Период сигнала | 20 мкм |
| Вариант исполнения | 1 — Начало отсчета слева, кабель вправо 2 — Начало отсчета слева, кабель влево 3 — Начало отсчета справа, кабель вправо 4 — Начало отсчета справа, кабель влево |
| Длина кабеля | 1 — 0,2 метра 2 — 0,5 метра 3 — 1 метра 4 — 1,5 метра 5 — 3 метра |
| Пределы допускаемой основной абсолютной погрешности | ±3 мкм/м ±6,5 мкм/м |
| Кабельное окончание | 1 — Вилка РС10ТВ 2 — Розетка РС10ТВ 3 — Вилка DB-9 4 — Розетка DB-9 5 — Без соединителя |
