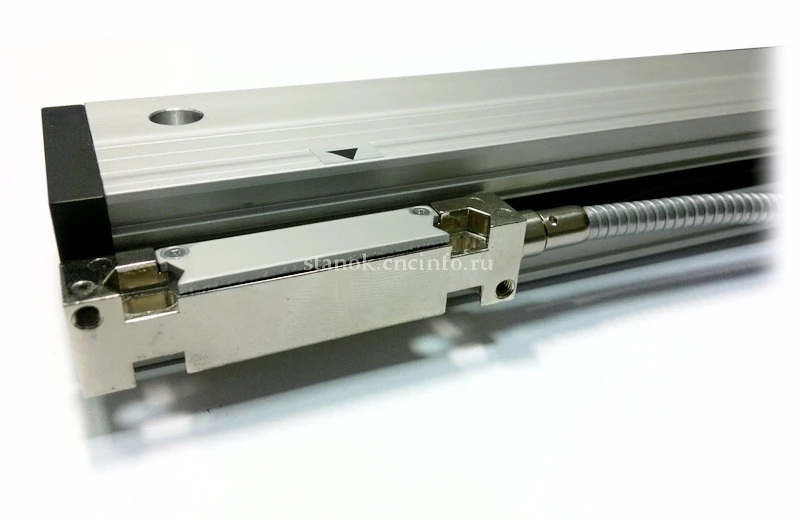

Датчик линейных перемещений ЛИР-10М СКБ ИС

Инкрементный линейный фотоэлектрический преобразователь перемещений.
Особенность: применение считывающей головки с одним осветителем
Диапазон измерения до 3170 мм.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС.
Датчик линейных перемещений ЛИР-10М СКБ ИС
0 5 5 10
(10)
Инкрементный линейный фотоэлектрический преобразователь перемещений.
Особенность: применение считывающей головки с одним осветителем
Диапазон измерения до 3170 мм.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС.
Характеристики:
для измерения линейных перемещений
Производитель: СКБ ИС

Датчик предназначен для измерения линейных перемещений.

Среди особенностей модели можно отметить:

  • применение современной элементной базы
  • для повышения надежности в конструкции считывающего узла используется один осветитель
  • специальная форма сечения профиля лучше защищает от попадания СОЖ
  • растровая шкала располагается под углом 45° относительно корпуса
  • особая конструкция унифицированной считывающей головки упрощает монтаж преобразователя
  • кабель в металлорукаве в базовой комплектации

Имеет наиболее жесткий корпус в модельном ряду
Монтаж выполняется посредством проходных отверстий в корпусе изделия
Рекомендуемая длина измерения - от 1140 до 3170 мм
Дискретность - до 0,1 мкм
Класс точности - 3,4 ГОСТ26242-90

Развернуть
Свернуть
Длина перемещения, мм 1140; 1240; 1340; 1440; 1540;
1640; 1740; 1840; 1940; 2040;
2240; 2440; 2640; 2840; 3040; 3170
Напряжение питания, В +5
Выходной сигнал СТ (~11мкА)
СН (~1 В)
ПИ (TTL)

Период регулярного растра измерительной шкалы
(только для выходных сигналов типов СТ, СН) , мкм

20
40
Дискретность (только для выходных сигналов типа ПИ) , мкм. 0,1
0,5
1
2
5
10
Класс точности 3 кл ∆д(мкм) = 2+4,5×Lизм(м)
4 кл ∆д(мкм) = 5+8×Lизм(м)
Вариант исполнения 1 - Начало отсчета слева, кабель вправо
2 - Начало отсчета слева, кабель влево
3 - Начало отсчета справа, кабель вправо
4 - Начало отсчета справа, кабель влево
Максимально допустимая скорость измерительного перемещения, м/мин 120
Максимальное ускорение измерительного перемещения, м/с² 30



Развернуть
Свернуть
Развернуть
Свернуть
